Устройство паровоза и его работа

Описание устройства и основные принципы работы паровозов, фотографии паровозов

Описание: В книге в научно-популярной форме описаны принципы устройства и работы современного паровоза; изложена сущность действия пневматических и электропневматических тормозов, автостопов, самопишущего скоростемера, радиосвязи с локомотивом; даны основные понятия о современных экипировочных устройствах паровоза, силе тяги, вписывании в кривые участки железнодорожного пути, уравновешивании движущихся частей паровой машины; приведены некоторые сведения о газотурбовозах, паротурбовозах, паровозах с пылеугольным отоплением и других локомотивах.
Книга рассчитана на широкие круги железнодорожников, знакомых с основами физики и химии, а также учащихся старших классов железнодорожных школ.

Источник: http://www.vparavoz.com/books/kurp/index.html

Устройство паровоза и его работа

Паровоз состоит из трех основных частей, объединенных в одно целое: котла, паровой машины и экипажа. К экипажу обычно постоянно прицеплен тендер, который служит для хранения запасов топлива, воды, смазки и обтирочных материалов.

Принцип работы паровоза заключается в следующем. В части котла, называемой топкой А (рис. 1), сжигается топливо. Газы сгорания топлива, горящего на колосниковой решетке 29, огибая свод 3, опирающийся на циркуляционные трубы 2, омывают стенки огневой коробки 4 и входят через отверстия задней трубной (огневой) решетки 5 в жаровые 7 и дымогарные 6 трубы и через их стенки отдают свое тепло воде. Выйдя через отверстия передней трубной решетки 11 в дымовую коробку В, газы огибают искроотбойные щитки, проходят искрогасительную сетку 16 и выходят через дымовую трубу 15 в атмосферу. Шлак и зола проваливаются через отверстия колосниковой решетки в зольник 28. Образующийся в результате нагрева воды в котле пар собирается над водой в замкнутом стенками котла пространстве, отчего его давление постепенно растет, доходя до рабочего.

Чтобы привести паровоз в движение, открывают с помощью привода 30 регулятор 10 и пар из парового колпака 9 поступает в камеру насыщенного пара 12 коллектора пароперегревателя. Затем пар протекает по трубкам (элементам) 5 пароперегревателя, размещенным в жаровых трубах. От нагрева газами сгорания температура пара в элементах пароперегревателя повышается до 400—450°С и он с такой температурой поступает в камеру перегретого пара 13 коллектора пароперегревателя, откуда по паровпускным трубам 14 проходит к паровой машине паровоза.

Читайте так же:  Заявление на увольнение за две недели

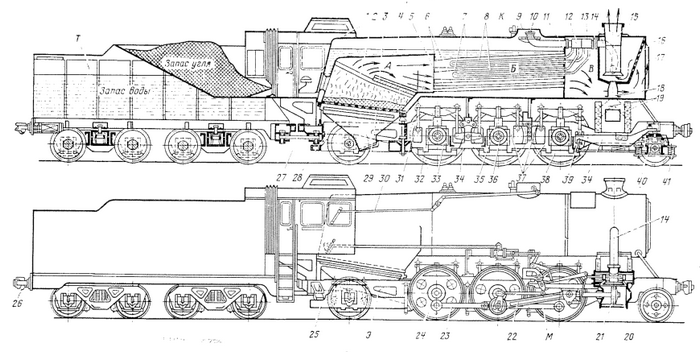

Рис. 1. Схема паровоза: А — топка; Б — цилиндрическая часть котла; В — дымовая коробка; К— котел; М — паровая машина; Э — экипаж; Т — тендер; 1 — будка машиниста; 2 —циркуляционная труба; 3 — свод; 4 — огневая коробка; 5 — огневая решетка; б — дымогарная труба; 7 — жаровая труба; 8 —- трубки (элементы) пароперегревателя; 9 — паровой колпак (сухопарник); 10 — регулятор; 11 — передняя трубная решетка; 12 — камера насыщенного пара коллектора перегревателя; 13 — камера перегретого пара коллектора перегревателя; 14 — паровпускная труба; 15 — дымовая труба; 16 — искро-гасительная сетка; 17 — дверца дымовой коробки; 18 — форсовой конус; 19 — паровыпускная труба; 20 — паровой цилиндр; 21 — поршень; 22 — поршневое дышло; 23—сцепное дышло; 24 — движущее колесо; 25 — задняя тележка; 26—автосцепка; 21 — сцепка между паровозом и тендером; 28 — зольник; 29 — колосниковая решетка; 30 — привод регулятора; 31 — рессорная подвеска; 32 — рессора; 33 — букса; 34 — продольный балансир; 35 — рессорная упорка; 36 — ось колесной пары; 37 — брус рамы паровоза; 38 — подбуксовая связь; 39 — поперечный балансир; 40 — передняя тележка; 41 — пружина

В цилиндрах 20 потенциальная энергия пара превращается в механическую энергию возвратно-поступательного движения поршня 21, а связанное с ним поршневое дышло 22 и сцепные дышла 23 вращают движущие колеса 24. Отработавший в паровой машине пар выходит по паровыпускным трубам 19 в форсовой конус 18, создавая тягу газов в котле, и далее через дымовую трубу 15 вместе с газами сгорания в атмосферу.

На экипаже паровоза размещены котел, паровая машина, будка машиниста 1, а на бестендерных паровозах и баки для запасов топлива и воды. Взаимодействие движущих колес экипажа с рельсами при работе паровой машины вызывает появление силы тяги, которая по сцепке 27 между паровозом и тендером, и далее через автосцепку 26 воздействует на прицепленные к паровозу вагоны и заставляет их двигаться вместе с ним.

Для облегчения прохода и безопасности движения с высокой скоростью на кривых участках пути быстроходные паровозы снабжают передней тележкой (бегунком) 40. В паровозах большой мощности с широкой и тяжелой топкой экипаж дополняли задней (поддерживающей) тележкой 25, имеющей колеса небольшого диаметра, позволяющие разместить ее под топкой.

На анимационной схеме подробно показана работа паровоза (оригинал видео можно посмотреть на сайте разработчика:http://www.mekanizmalar.com/locomotive.html )

Паровозы, построенные для обслуживания внутризаводских и подъездных путей промышленных предприятий, тендеров не имеют (танк-паровоз).

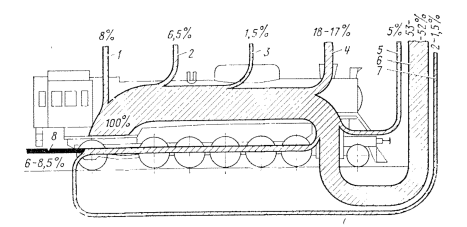

Рис. 2. Диаграмма теплового баланса паровоза: 1 — потери тепла в топке; 2 — служебный расход пара; 3 — потери тепла на внешнее охлаждение котла; 4 — потери тепла с уходящими газами: 5 — утечка пара; 6 — потери тепла в паровой машине; 7 — механические потери на трение в машине и в шейках; 8 — полезная работа Наглядное представление, о распределении тепла, содержащегося в расходуемом паровозом топливе, может дать диаграмма, изображенная па рис. 2.

Потери в топке 1, в среднем оцениваемые в 8%, складываются из химического и механического недогорання топлива. Химический недожог объясняется невозможностью сжечь весь углерод С в окись—-С02; некоторая часть углерода, из-за недостатка воздуха, сгорает в закись углерода СО, не отдавая всего тепла, которое может выделиться при полном окислении углерода. Механический недожог складывается из уноса несгоревшпмп мелких частиц топлива из топки с потоком воздуха и газов, а также из попадания в шлак н провала через колосники в зольник некоторого количества топлива.

Служебный расход пара 2, составляющий в среднем около 6,5%, необходим для работы паровой машины углеподатчика, разбрасывания угля по колосниковой решетке, подачи воды в котел, продувки жаровых и дымогарных труб, работы паровоздушного насоса и питания турбины электрогенератора.

Потери на внешнее охлаждение котла 3, оцениваемые в среднем в 1,5%, пояснений не требуют. В зимнее время они возрастают в связи с понижением температуры окружающего котел воздуха.

Вторую по величине потерю —с уходящими газами 4 — в среднем можно принять 17—18%. Она может быть уменьшена за счет подогрева воздуха уходящими газами.

Неизбежные утечки пара 5 через сальники и различные уплотнения принимают обычно равными 5%. Однако, при тщательном уходе за паровозом и высококачественном ремонте эти потери могут быть существенно уменьшены.

Наибольшие потери составляет тот запас тепла, который заключен в покидающем паровую машину отработавшем паре 6; они составляют 52—53% и могут быть уменьшены за счет использования некоторой части отработавшего пара для подогрева питательной воды, хорошей регулировки парораспределения в грамотного управления паровозом.

Механические потери в машине и в шейках на трение 7 оцениваются в 1,5—2%. Кроме применения подшипников качения в дышловом механизме и в буксах, эти потери можно несколько уменьшить хорошим уходом, своевременным и правильным смазыванием мест трения.

Из приведенных данных явственно выделяется большое значение экономного расходования топлива.
